太阳能不锈钢水箱的水路控制系统工作原理图
文章出处： 人气：发表时间：2019-04-13

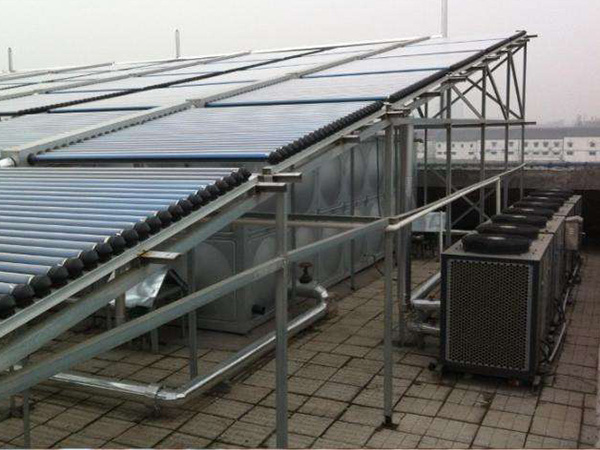

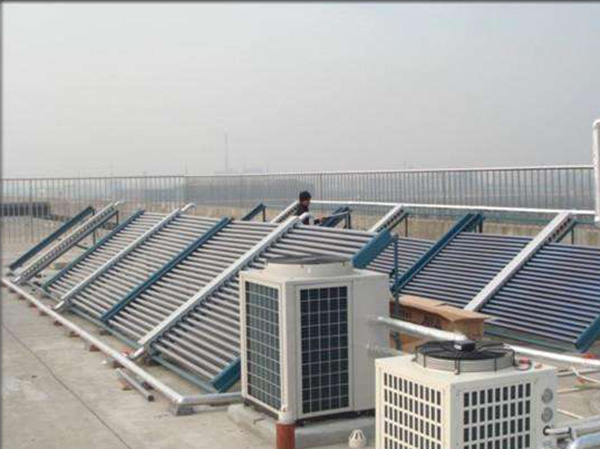

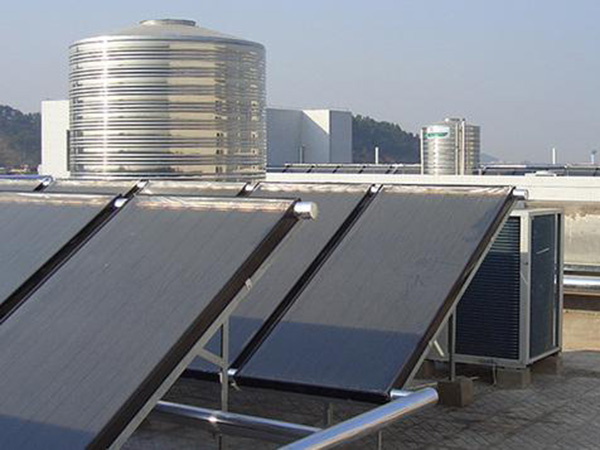

商用太阳能热水器由太阳能集热器、不锈钢保温水箱、空气能热泵热水器、保温管道、电路控制系统等多部分组成。在现在多元化的供需要求下，空气能热泵辅助太阳能集热器是更为先进的一种做法。空气能热泵能及时补水，能及时制热。
太阳能集热器：吸收太阳能，将光能转化为热能，使冷水在集热器内被加热；
不锈钢保温水箱：储存热水，可保温3天，内胆为不锈钢，外包50mm保温层，外层是201不锈钢材料。
空气能热泵热水器辅助加热系统：用于阴雨天辅助加热；
供热水管道（304不锈钢保温管、ppr保温管）：将经过增压泵加压后的热水引向各用水点，主管道有聚氨酯发泡保温层，未端有回水管。
太阳能热水器工作：
当晴天，太阳能把集热器内的冷水加热至55℃时（该温度可调），冷水管上的电磁阀门自动打开，冷水被自来水压カ压入集热器内，集热器内的热水被挤出，然后进入到保温水箱中储存待用，当冷水到达集热器出口处的温度探头时，探头温度底于55C，电磁阀门就立刻关闭，冷水停留在集热器内继续被太阳能加热。
2－5分钟后，水温又达到55℃时，电磁阀门再次打开，集热器内的热水又被挤到保温水箱中，按此规律，一次又ー次的产生热水进入水箱，水箱内热水逐渐增加，一直增加到水箱水满为止。水箱水满后，就停止进水，如果还有太阳为了充分利用太阳能，循环泵会自动启动，把水箱内55℃的热水抽出来，经过太阳能集热器循环加热，使水温进一步升高至60－70℃，当水温达到70℃时，就停止循环加热，限制水温不要超过70℃，以免烫伤人，又可防止结水垢（产生水垢的温度条件是水温超过80℃）。
空气能热泵热水器辅助工作：
空气能热泵热水器加热系统只有在太阳能光照不足时才启动，为更大限度地利用太阳能，减少电能的消耗，我们将设定3个时间段检测保温水箱的水位。在上午11点，如果保温水箱内热水水位还不到40％的位置，则自动启动热泵加热系统，往保温水箱补充50℃的热水，如果水位达到设定值，则热泵系统停止工作。同样，在中午1点，系统自动检测保温水箱70％的水位，在下午3：30，系统自动检测保温水箱100％的水位。
从以上我们可以看出，系统在3个设定的时间段（可按需要设定多个时间段）会自动探测保温水箱的水位，如果水位不够，オ启动热泵加热（表明此时太阳光照不足或是阴雨天），反之就一直用太阳能加热（晴天），而不会启动热泵，这样我们便能更大限度地优先使用太阳能备用电加热系统一般情祝下不会启动，在塞潮或用水量突然增大时，系统自动检测保温水箱的水温。
只有当不锈钢保温水箱的水温低于50℃时，才启动电加热，将水加热到50℃，从而保证热水的温度处于一个较稳定的范围内晚上用热水时，热水水位逐渐下降，冷水不会进入水箱，水温是恒温的，按照设计热水是够用的。
晚上就不再启动热泵加热了，当水位降至低水位时，热泵系统自动启动，往保温水箱补充少量热水，保证一直有热水用，要用多少就加热多少，水位会一直维持在低水位状态，这种控制方法更省电费。
这就是通过太阳能制造的热水水位和温度来控制整个系统工作，加了空气能热水器辅助，能使得不锈钢保温水箱内的水更饱和，才不会导致断水。
太阳能集热器：吸收太阳能，将光能转化为热能，使冷水在集热器内被加热；
不锈钢保温水箱：储存热水，可保温3天，内胆为不锈钢，外包50mm保温层，外层是201不锈钢材料。
空气能热泵热水器辅助加热系统：用于阴雨天辅助加热；
供热水管道（304不锈钢保温管、ppr保温管）：将经过增压泵加压后的热水引向各用水点，主管道有聚氨酯发泡保温层，未端有回水管。
太阳能热水器工作：
当晴天，太阳能把集热器内的冷水加热至55℃时（该温度可调），冷水管上的电磁阀门自动打开，冷水被自来水压カ压入集热器内，集热器内的热水被挤出，然后进入到保温水箱中储存待用，当冷水到达集热器出口处的温度探头时，探头温度底于55C，电磁阀门就立刻关闭，冷水停留在集热器内继续被太阳能加热。
2－5分钟后，水温又达到55℃时，电磁阀门再次打开，集热器内的热水又被挤到保温水箱中，按此规律，一次又ー次的产生热水进入水箱，水箱内热水逐渐增加，一直增加到水箱水满为止。水箱水满后，就停止进水，如果还有太阳为了充分利用太阳能，循环泵会自动启动，把水箱内55℃的热水抽出来，经过太阳能集热器循环加热，使水温进一步升高至60－70℃，当水温达到70℃时，就停止循环加热，限制水温不要超过70℃，以免烫伤人，又可防止结水垢（产生水垢的温度条件是水温超过80℃）。
空气能热泵热水器辅助工作：
空气能热泵热水器加热系统只有在太阳能光照不足时才启动，为更大限度地利用太阳能，减少电能的消耗，我们将设定3个时间段检测保温水箱的水位。在上午11点，如果保温水箱内热水水位还不到40％的位置，则自动启动热泵加热系统，往保温水箱补充50℃的热水，如果水位达到设定值，则热泵系统停止工作。同样，在中午1点，系统自动检测保温水箱70％的水位，在下午3：30，系统自动检测保温水箱100％的水位。
从以上我们可以看出，系统在3个设定的时间段（可按需要设定多个时间段）会自动探测保温水箱的水位，如果水位不够，オ启动热泵加热（表明此时太阳光照不足或是阴雨天），反之就一直用太阳能加热（晴天），而不会启动热泵，这样我们便能更大限度地优先使用太阳能备用电加热系统一般情祝下不会启动，在塞潮或用水量突然增大时，系统自动检测保温水箱的水温。
只有当不锈钢保温水箱的水温低于50℃时，才启动电加热，将水加热到50℃，从而保证热水的温度处于一个较稳定的范围内晚上用热水时，热水水位逐渐下降，冷水不会进入水箱，水温是恒温的，按照设计热水是够用的。
晚上就不再启动热泵加热了，当水位降至低水位时，热泵系统自动启动，往保温水箱补充少量热水，保证一直有热水用，要用多少就加热多少，水位会一直维持在低水位状态，这种控制方法更省电费。
这就是通过太阳能制造的热水水位和温度来控制整个系统工作，加了空气能热水器辅助，能使得不锈钢保温水箱内的水更饱和，才不会导致断水。
