12s101消防水箱图集新版pdf_组合式不锈钢水箱图集_12s101矩形给水箱图集
文章出处： 人气：发表时间：2020-07-15
不锈钢水箱（矩形给水箱）国家建筑标准设计图集12S101编制依据，消防组合式不锈钢水箱12s101矩形给水箱图集。
本图集根据住房和城乡建设部建质函[2009]181号文“关于印发《2009年国家建筑标准设计编制工作计划》的通知”，对12S101《矩形给水箱》图集修编而成。

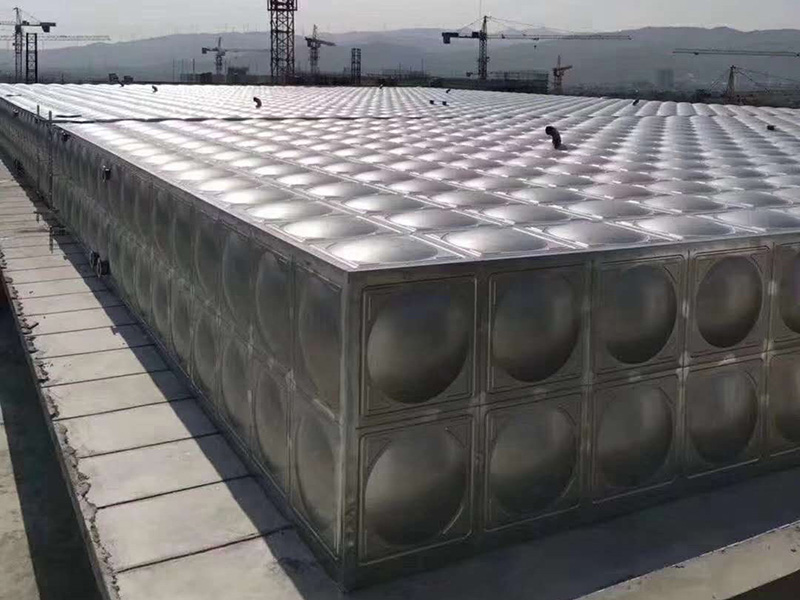

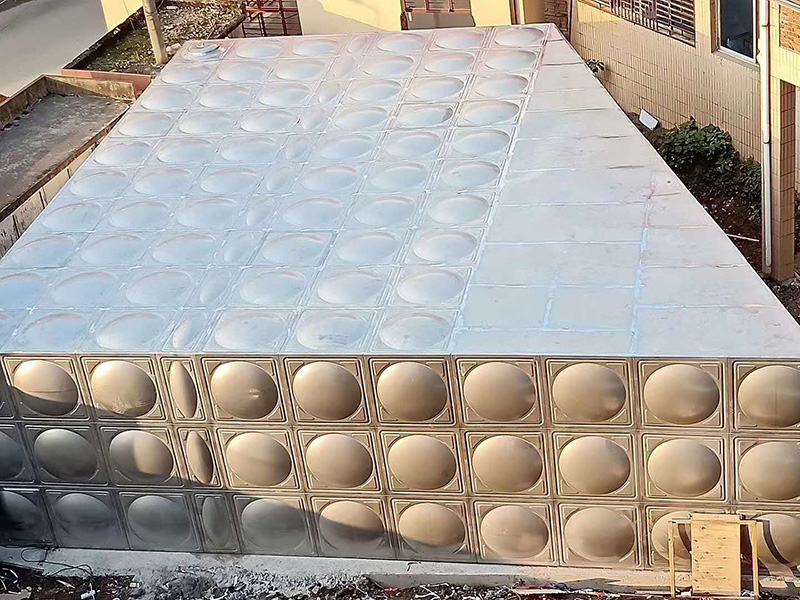

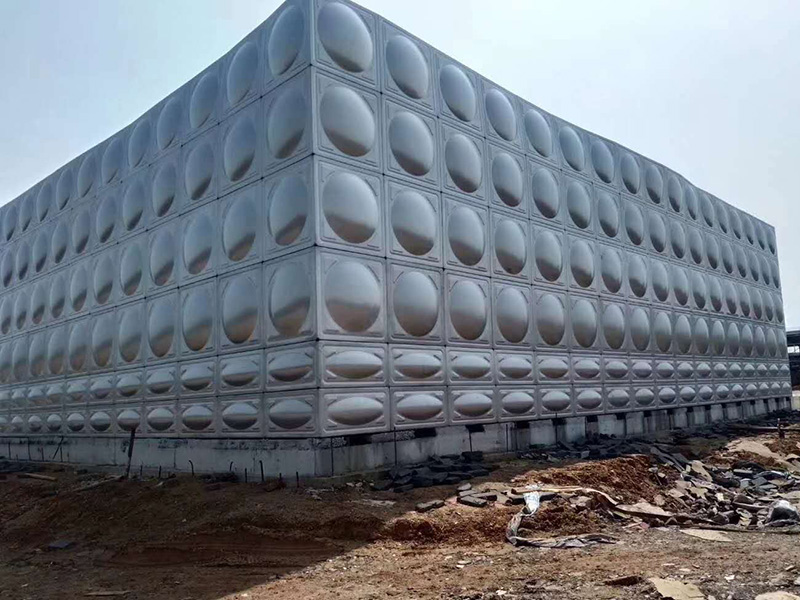

不锈钢水箱（矩形给水箱），也称为组合式不锈钢水箱、不锈钢方形水箱、不锈钢拼装水箱等。
国家建筑标准设计图集12S101-pdf文档下载链接，百度网盘分享：链接: 链接: https://pan.baidu.com/s/1GFqCPXYtkP-UlvW0u_bFsQ 提取码: tdbu
2设计依据
《建筑给水排水设计規范》GB 50015-2003(2009年版)
《二次供水工程技术规程》CJJ 140-2010
《生活用水配水设备及防护材料的安全性评价标准》GB/T 17219-198
《玻璃纤维增强塑料水箱。第一部分:SMC组合式水箱》JC/T 658.1-2007
《碳钢结构钢》GB/T 700-2006
《碳钢焊条》GB/T 511-1995
《焊缝符号表示方法》GB/T 324-2008
《涂装前钢材表面锈蚀等饭和除锈等级》GB 8923-88
当依据的标准规范进行修顶或有新的标准规范出版实施，应对本图集相关内容进行复核后选用。
3适用范围
本图集适用于新建、扩建和改建的多层、高层民用建筑及工业建筑中生产、生活冷水和热水、中水、消防、环冷却水、雨水回用系统等给水贮存。
4成品给水箱
4.1矩形给水箱材质包括不锈钢板、防腐钢板、搪瓷钢板、喷塑钢板、镀锌钢板、玻璃纤维增强塑料(SMC)模圧板等。
本图集编入的水箱类型及选用详见第5页表1.
4.2成品不锈钢矩形水箱箱体采用食品不锈钢板经专用模具冲压成标准板块，经氩弧焊接成型，箱体整体强度高。产品质量比較可靠，安装方便，并通过卫生防疫部门的检验，可视情况优先选用。
4.3成品水箱（单层不锈钢水箱、双层不锈钢保温水箱）标准板规格主要分为1000x1000，1000x500、500×500三种，水箱尺寸模数为500，长、宽、高可按此模数任意组合，但高度超过3000应由生产厂家进行水箱结构核算。
4.4水箱内设置的不锈钢拉筋，应采用氩焊焊接，搭接长度不应小于100搭接处应采用通焊，水箱板应采用双面焊接;侧壁板可采用单面内焊，但水中化物含量較高时，应采用内外双面焊;顶板可采用单面外焊。
4.5选用水箱的材质时，应考所储存水的水质及用途。选择不锈钢材质水箱应满足相关标准规定的氯离子腐蚀的能力。组合式不锈钢板水箱宜用于生活、消防等用水贮存，水质必须达到国家饮用水标准.不宜用于开水、软化水、地热水等贮存。
4.6 SMC组合水箱由SMC水箱单板、密封材料、连接件及其他附件按照一定的结构形式组装而成，对其材料性能的要求、水箱性能的要求、检验方法等详见《玻璃纤维增强塑料水籍.第一部分:SMC组合式水箱》JC/T 658.1-1007。
4.7箱体制作、组装及验收应符合国家椓准或企业标准。
4.8用户若需要选用本图集所列以外的规格的水箱或异形水箱，可按尺寸模数500进任意组合，并向制造厂家提出具体要求。若选用同类型其他生产厂产品时，应校核其技术参数。
4.9水箱组装完成后，装满水24小时无渗，且标准板凸变形量不得大于10mm。
5现场制作给水箱
5.1水箱及称件材料采用普通碳素钢板及型钢制作，采用E43系列焊条辉接钢板及焊条应分别符合现行标准《碳素结构钢》GB/T70和《碳钢焊条》GB/T 5117的規定。
5.2箱顶、籍壁、箱底的钢板拼接均采用对接焊接(顶板为I型焊缝，底板板及侧璧为V型焊缝)，其它焊接为贴角焊缝，焊缝之间不允许有十字交叉现象，且不得与加强肋重合。
5.3满水试验:水箱制作完毕后、将水箱完全充满水，静置2～3小时后，用重0.5-1.5kg的铁锤沿焊缝两侧约150毫米的地方敲，不漏水为合格。若发现有漏水的地方，须重新焊接，再进行试验。
5.4水箱防腐：满水试验合格后，内外表面先除锈，再打磨焊缝表面，采用喷砂除锈应达到Sa2级，采用人工除锈应达到St3级。水箱内表面层喷涂食品级901或T-541瓷釉涂料，外表面刷樟丹两遍，水箱不保温时再剧油性调和漆两遍。用于非生活用水水箱的内壁先刷樟丹两遍，再刷酚醛或环氧树脂途料两遍。
6水箱设置及安装
6.1水箱防水质污措施应符合现行《建筑给水排水设计规范》GB 50015中的有关规定。
6.2当水箱利用城镇给水管网同压力直接进水时，应设置自动水位控制阀，控制阀直径应与进水管管径相同;当采用直接作用式浮球阀时，不宜少于两个且进水管标高应一致。
6.3当水箱采用水泵加压进水时，应设置水箱水位自动控制水泵开、停的装置。当一组水泵供给多个水箱进水时，在进水管上宜装设电讯号控制阀，由水位监控设备实现自动控制。
6.4当水箱采用不锈钢材料时，焊接材料应与水箱材质相匹配，焊缝应进行抗氧化处理。
6.5水箱宜独立设置，且结构合理、内壁光洁、内拉筋无毛刺、不渗漏。
6.6水箱应设置在维护方便、通风良好、不结冰的房间内。室外设置的水箱及管应有防冻、隔热措施。
6.7当水箱容积大于50m³时，宜分为容积基本相等的两格，并能独立工作。
6.8水箱高度不宜超过3m当水箱高度大于1.5m时，水箱内外应设爬梯。
6.9建筑物内水箱側壁与墙面间距不宜小于0.7m，安装有管道的倒面，净距不宜小于1.m;水籍与室内建筑凸出部分间距不宜小于0.5m;水箱顶部与楼板间距不宜小于0.8m;水箱底部应架空，距地面不宜小于0.5m，并应有排水条件。
.
.
.
.
.
.
不锈钢水箱（矩形给水箱），也称为组合式不锈钢水箱、不锈钢方形水箱、不锈钢拼装水箱，国家建筑标准设计图集12S101-pdf文档下载链接，
百度网盘分享：链接: 链接: https://pan.baidu.com/s/1GFqCPXYtkP-UlvW0u_bFsQ 提取码: tdbu
本图集根据住房和城乡建设部建质函[2009]181号文“关于印发《2009年国家建筑标准设计编制工作计划》的通知”，对12S101《矩形给水箱》图集修编而成。
不锈钢水箱（矩形给水箱），也称为组合式不锈钢水箱、不锈钢方形水箱、不锈钢拼装水箱等。
国家建筑标准设计图集12S101-pdf文档下载链接，百度网盘分享：链接: 链接: https://pan.baidu.com/s/1GFqCPXYtkP-UlvW0u_bFsQ 提取码: tdbu
2设计依据
《建筑给水排水设计規范》GB 50015-2003(2009年版)
《二次供水工程技术规程》CJJ 140-2010
《生活用水配水设备及防护材料的安全性评价标准》GB/T 17219-198
《玻璃纤维增强塑料水箱。第一部分:SMC组合式水箱》JC/T 658.1-2007
《碳钢结构钢》GB/T 700-2006
《碳钢焊条》GB/T 511-1995
《焊缝符号表示方法》GB/T 324-2008
《涂装前钢材表面锈蚀等饭和除锈等级》GB 8923-88
当依据的标准规范进行修顶或有新的标准规范出版实施，应对本图集相关内容进行复核后选用。
3适用范围
本图集适用于新建、扩建和改建的多层、高层民用建筑及工业建筑中生产、生活冷水和热水、中水、消防、环冷却水、雨水回用系统等给水贮存。
4成品给水箱
4.1矩形给水箱材质包括不锈钢板、防腐钢板、搪瓷钢板、喷塑钢板、镀锌钢板、玻璃纤维增强塑料(SMC)模圧板等。
本图集编入的水箱类型及选用详见第5页表1.
4.2成品不锈钢矩形水箱箱体采用食品不锈钢板经专用模具冲压成标准板块，经氩弧焊接成型，箱体整体强度高。产品质量比較可靠，安装方便，并通过卫生防疫部门的检验，可视情况优先选用。
4.3成品水箱（单层不锈钢水箱、双层不锈钢保温水箱）标准板规格主要分为1000x1000，1000x500、500×500三种，水箱尺寸模数为500，长、宽、高可按此模数任意组合，但高度超过3000应由生产厂家进行水箱结构核算。
4.4水箱内设置的不锈钢拉筋，应采用氩焊焊接，搭接长度不应小于100搭接处应采用通焊，水箱板应采用双面焊接;侧壁板可采用单面内焊，但水中化物含量較高时，应采用内外双面焊;顶板可采用单面外焊。
4.5选用水箱的材质时，应考所储存水的水质及用途。选择不锈钢材质水箱应满足相关标准规定的氯离子腐蚀的能力。组合式不锈钢板水箱宜用于生活、消防等用水贮存，水质必须达到国家饮用水标准.不宜用于开水、软化水、地热水等贮存。
4.6 SMC组合水箱由SMC水箱单板、密封材料、连接件及其他附件按照一定的结构形式组装而成，对其材料性能的要求、水箱性能的要求、检验方法等详见《玻璃纤维增强塑料水籍.第一部分:SMC组合式水箱》JC/T 658.1-1007。
4.7箱体制作、组装及验收应符合国家椓准或企业标准。
4.8用户若需要选用本图集所列以外的规格的水箱或异形水箱，可按尺寸模数500进任意组合，并向制造厂家提出具体要求。若选用同类型其他生产厂产品时，应校核其技术参数。
4.9水箱组装完成后，装满水24小时无渗，且标准板凸变形量不得大于10mm。
5现场制作给水箱
5.1水箱及称件材料采用普通碳素钢板及型钢制作，采用E43系列焊条辉接钢板及焊条应分别符合现行标准《碳素结构钢》GB/T70和《碳钢焊条》GB/T 5117的規定。
5.2箱顶、籍壁、箱底的钢板拼接均采用对接焊接(顶板为I型焊缝，底板板及侧璧为V型焊缝)，其它焊接为贴角焊缝，焊缝之间不允许有十字交叉现象，且不得与加强肋重合。
5.3满水试验:水箱制作完毕后、将水箱完全充满水，静置2～3小时后，用重0.5-1.5kg的铁锤沿焊缝两侧约150毫米的地方敲，不漏水为合格。若发现有漏水的地方，须重新焊接，再进行试验。
5.4水箱防腐：满水试验合格后，内外表面先除锈，再打磨焊缝表面，采用喷砂除锈应达到Sa2级，采用人工除锈应达到St3级。水箱内表面层喷涂食品级901或T-541瓷釉涂料，外表面刷樟丹两遍，水箱不保温时再剧油性调和漆两遍。用于非生活用水水箱的内壁先刷樟丹两遍，再刷酚醛或环氧树脂途料两遍。
6水箱设置及安装
6.1水箱防水质污措施应符合现行《建筑给水排水设计规范》GB 50015中的有关规定。
6.2当水箱利用城镇给水管网同压力直接进水时，应设置自动水位控制阀，控制阀直径应与进水管管径相同;当采用直接作用式浮球阀时，不宜少于两个且进水管标高应一致。
6.3当水箱采用水泵加压进水时，应设置水箱水位自动控制水泵开、停的装置。当一组水泵供给多个水箱进水时，在进水管上宜装设电讯号控制阀，由水位监控设备实现自动控制。
6.4当水箱采用不锈钢材料时，焊接材料应与水箱材质相匹配，焊缝应进行抗氧化处理。
6.5水箱宜独立设置，且结构合理、内壁光洁、内拉筋无毛刺、不渗漏。
6.6水箱应设置在维护方便、通风良好、不结冰的房间内。室外设置的水箱及管应有防冻、隔热措施。
6.7当水箱容积大于50m³时，宜分为容积基本相等的两格，并能独立工作。
6.8水箱高度不宜超过3m当水箱高度大于1.5m时，水箱内外应设爬梯。
6.9建筑物内水箱側壁与墙面间距不宜小于0.7m，安装有管道的倒面，净距不宜小于1.m;水籍与室内建筑凸出部分间距不宜小于0.5m;水箱顶部与楼板间距不宜小于0.8m;水箱底部应架空，距地面不宜小于0.5m，并应有排水条件。
.
.
.
.
.
.
不锈钢水箱（矩形给水箱），也称为组合式不锈钢水箱、不锈钢方形水箱、不锈钢拼装水箱，国家建筑标准设计图集12S101-pdf文档下载链接，
百度网盘分享：链接: 链接: https://pan.baidu.com/s/1GFqCPXYtkP-UlvW0u_bFsQ 提取码: tdbu
