消防水箱有哪些部分组成
文章出处： 人气：发表时间：2020-08-22

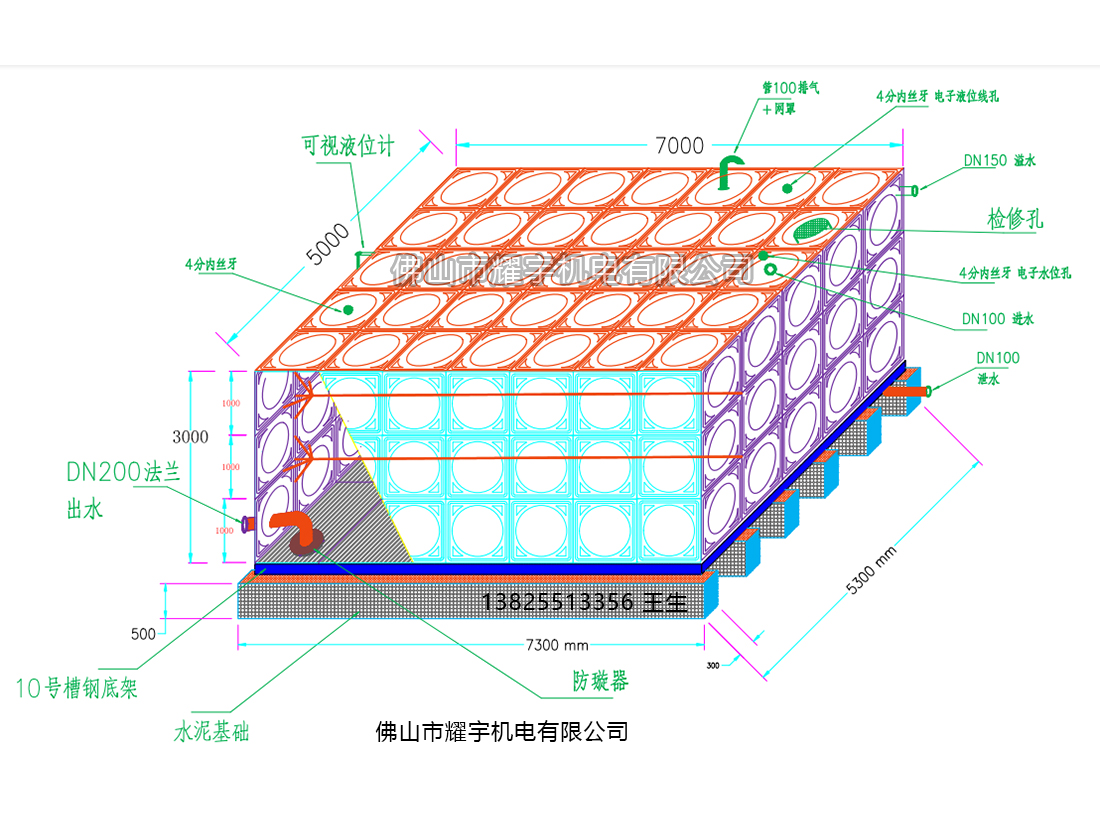

不锈钢消防水箱的组成部分这些不需要太过多的去了解，你只需要告诉不锈钢消防水箱厂家什么尺寸，需要怎么开孔，基础是怎样的，有哪些要求，有图纸有要求这些东西在水箱厂家里面都会被你备好货，等你的预付款和现场安排生产时间即可。既然你来到了这里也希望带点好货，给你预览下不锈钢消防水箱的组成部分有:混凝土槽钢底座、不锈钢冲压板、 内部拉筋、进水管和浮球阀、检修孔、通风孔、出水管、溢流管、泄水管、通气管、液位计、内外爬梯等。
1、混凝土槽钢底座：为了保证水箱底部底板受力均匀，增加其使用寿命，底座的制作是消防水箱结构的重要组成部分，先浇筑合格的条形水泥基础，再焊接间隔1000mm的田字形槽钢底座。
2、不锈钢冲压板：通过模压成型，表面凸起状，一部分为了保障水箱侧面不随着时间的增加而变形，一部分为了承压能力与美观程度，包含底板、侧板和顶板。
①底板：位于水箱底部，一般为2*1平板(一般规格)，其余按水箱实际尺寸切割。厚度取决于水箱的尺寸、基础、尺寸和高度。其厚度一般为3.0~1.2
②侧板：侧板尺寸分为三种常规尺寸：1000*1000、1000*500、500*500。也可根据水箱的实际尺寸灵活更换。厚度由水箱的高度决定。一般来说，离底部越近。
③顶板：顶板和侧板规格相同，不同的是厚度，顶板的厚度一般1.0毫米。
3、内部拉筋：整个水箱侧面的压力基本上由拉筋承担，通常采用与水箱材质相同的材质，规格为40*40左右。
进水管和浮球阀：进水管一般从管壁接入。当水箱利用管网压力进水时，进水管的如果应该安装浮球阀。类似于厕所里面的装置，浮球阀的管径应该等于进水管的管径。浮球阀前安装阀门，以便检修。浮球(浮球分为电子浮球和机械浮球)。其主要功能是控制水箱进水。其原理是当浮子上的铅球随水位上升达到一定位置时，自动避免进水。避免水箱过多的水溢出，造成浪费和其他设备损坏。
4、检修孔（包含水箱盖）
检修孔是通往水箱内部的检查孔。一般在水箱进水口附近预留，圆孔800mm*800mm，并设人孔盖。排气孔是防止水箱内气压膨胀和内部空气循环的作用。
5、通风孔（排气孔）
通气管可伸出室内或者室外，但不得伸到有有害气体的地方。管口应设有防止灰尘、昆虫等进入的滤网，一般管口要朝下，防止水源受到昆虫和啮齿动物的污染。通气管上不得安装阀门、水封等，也不得与排水系统和通风管道相连接。
6、出水管：出水管可从管壁或者管底接出。高位消防水箱出水管管径应满足消防给水系统设计流量的出水要求，并不应小于DN100。
7、溢流管：溢流管的直径不应小于进水管直径的2倍，且不应小于DN100。溢流管的喇叭口直径不应小于溢流管直径的1.5-2.5倍。溢流管上不能装设阀门，喇叭口处应设网罩，并采取间接排数IDE方式。
8、泄水管：泄水管应从水箱底部接出，并应装设阀门。泄水管可以与溢流管相连接，但不得与排水系统直接连接。
9、液位计：液位计分为电子显示式和常规式，用于观察水箱内部水位。根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。合格的不锈钢水箱应包括这些部件。
10、内外爬梯：扶梯的作用是让维修人员检查和修理水箱的顶部和内部。扶梯高度根据水箱高度确定，水箱高度比水箱高200mm，宽度为300mm。为了安全考虑还方便消防水箱清洗保养。
水箱的开孔分为进水、出水口、污水和溢流四大直径，其余孔按用户要求固定。进水口的正常位置是从顶部向下200-500mm。溢流口应比进水口高出100毫米至200毫米。出水口位于水箱底部以上300毫米处，排污口略低于出水口或安装在水箱底部。上述水箱开口的位置基于施工图和客户指定。
1、混凝土槽钢底座：为了保证水箱底部底板受力均匀，增加其使用寿命，底座的制作是消防水箱结构的重要组成部分，先浇筑合格的条形水泥基础，再焊接间隔1000mm的田字形槽钢底座。
2、不锈钢冲压板：通过模压成型，表面凸起状，一部分为了保障水箱侧面不随着时间的增加而变形，一部分为了承压能力与美观程度，包含底板、侧板和顶板。
①底板：位于水箱底部，一般为2*1平板(一般规格)，其余按水箱实际尺寸切割。厚度取决于水箱的尺寸、基础、尺寸和高度。其厚度一般为3.0~1.2
②侧板：侧板尺寸分为三种常规尺寸：1000*1000、1000*500、500*500。也可根据水箱的实际尺寸灵活更换。厚度由水箱的高度决定。一般来说，离底部越近。
③顶板：顶板和侧板规格相同，不同的是厚度，顶板的厚度一般1.0毫米。
3、内部拉筋：整个水箱侧面的压力基本上由拉筋承担，通常采用与水箱材质相同的材质，规格为40*40左右。
进水管和浮球阀：进水管一般从管壁接入。当水箱利用管网压力进水时，进水管的如果应该安装浮球阀。类似于厕所里面的装置，浮球阀的管径应该等于进水管的管径。浮球阀前安装阀门，以便检修。浮球(浮球分为电子浮球和机械浮球)。其主要功能是控制水箱进水。其原理是当浮子上的铅球随水位上升达到一定位置时，自动避免进水。避免水箱过多的水溢出，造成浪费和其他设备损坏。
4、检修孔（包含水箱盖）
检修孔是通往水箱内部的检查孔。一般在水箱进水口附近预留，圆孔800mm*800mm，并设人孔盖。排气孔是防止水箱内气压膨胀和内部空气循环的作用。
5、通风孔（排气孔）
通气管可伸出室内或者室外，但不得伸到有有害气体的地方。管口应设有防止灰尘、昆虫等进入的滤网，一般管口要朝下，防止水源受到昆虫和啮齿动物的污染。通气管上不得安装阀门、水封等，也不得与排水系统和通风管道相连接。
6、出水管：出水管可从管壁或者管底接出。高位消防水箱出水管管径应满足消防给水系统设计流量的出水要求，并不应小于DN100。
7、溢流管：溢流管的直径不应小于进水管直径的2倍，且不应小于DN100。溢流管的喇叭口直径不应小于溢流管直径的1.5-2.5倍。溢流管上不能装设阀门，喇叭口处应设网罩，并采取间接排数IDE方式。
8、泄水管：泄水管应从水箱底部接出，并应装设阀门。泄水管可以与溢流管相连接，但不得与排水系统直接连接。
9、液位计：液位计分为电子显示式和常规式，用于观察水箱内部水位。根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。合格的不锈钢水箱应包括这些部件。
10、内外爬梯：扶梯的作用是让维修人员检查和修理水箱的顶部和内部。扶梯高度根据水箱高度确定，水箱高度比水箱高200mm，宽度为300mm。为了安全考虑还方便消防水箱清洗保养。
水箱的开孔分为进水、出水口、污水和溢流四大直径，其余孔按用户要求固定。进水口的正常位置是从顶部向下200-500mm。溢流口应比进水口高出100毫米至200毫米。出水口位于水箱底部以上300毫米处，排污口略低于出水口或安装在水箱底部。上述水箱开口的位置基于施工图和客户指定。
